問50配線図

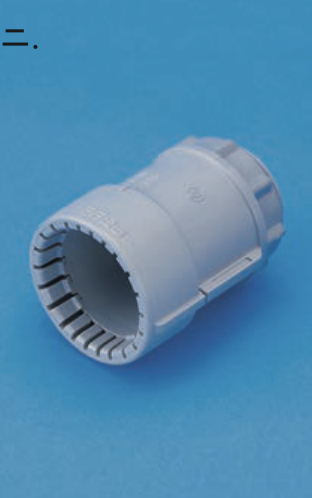

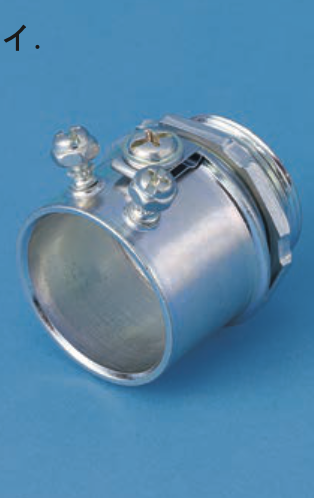

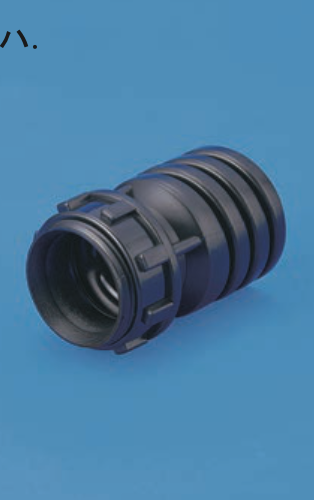

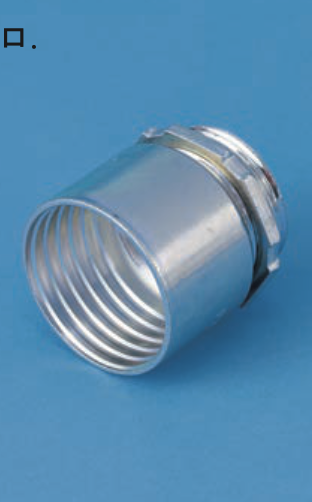

図は、鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図である。この図に関する次の各問いには4通りの答え(イ、ロ、ハ、二)が書いてある。それぞれの問いに対して、答えを1つ選びなさい。 【注意】 1. 屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビニルシースケーブル平形(VVF),動力回路は600 V架橋ポリエチレン絶縁ビニルシースケーブル (CV)を用いたケーブル工事である。 2. 屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。 3. 漏電遮断器は、定格感度電流30mA,動作時間が0.1秒以内のものを使用している。 4.選択肢(答え)の写真にあるコンセントは、「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。 5. ジョイントボックスを経由する電線は、すべて接続箇所を設けている。 6.3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
