問13応用測量_応用測量

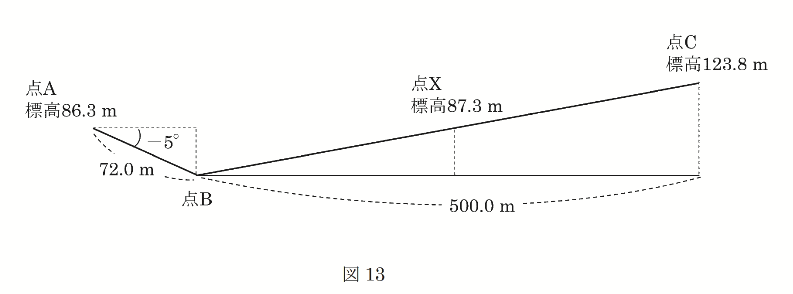

図13は、ある道路の縦断面を模式的に示したものである。この道路において、トータルステーション(以下「TS」という。)を用いた縮尺 $1/1,000$ の地形図作成を行うため、標高 $86.3 m$ の点AにTSを設置し点Bの観測を行ったところ、高低角 $-5^{\circ}$ , 斜距離 $72.0 m$ の結果が得られた。また、同じ道路上にある点Cの標高は $123.8 m$ であった。 このとき、点B,点C間の水平距離を $500.0 m$ とすると、点Bと点Cを結ぶ道路上の標高 $87.3 m$ の点Xは、この地形図上で点Bから何cmの地点か。最も近いものを次の1〜5の中から選べ。
